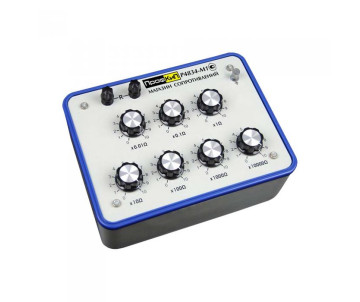

Магазин сопротивления Р4834-М1 предназначен для воспроизведения значений электрического сопротивления постоянному току и для применения в качестве многозначной меры электрического сопротивления (ММЭС) в цепях постоянного тока.
| Параметр | Значение |
| Диапазон воспроизводимых значений сопротивления | 0.01 Ом … 111111.1 Ом |
| Класс точности при использовании в качестве ММЭС по ГОСТ 23737 | 0.02 /(2.5 х 10-7) |
| Среднее значение номинального сопротивления | 0.024 Ом |
| Вариация начального сопротивления, вызванная изменением переходных сопротивлений контактов переключателей | 0.0024 Ом |
| Номинальное значение сопротивления одной ступени | 104 Ом старшей декады 10-2 Ом младшей декады |
| Пределы допускаемой относительной погрешности (δ) воспроизведения номинального значения сопротивления в нормальных условиях применения | ±[0.02 + 2.5 х 10-7 (105 /R – 1)] % где R – номинальное значение включенного сопротивления |
| Пределы допускаемой дополнительной погрешности воспроизведения номинального значения сопротивления в рабочих условиях применения | не более δ |
| Максимальная сила тока | 700 мА для декады «х0.01Ω» 700 мА для декады «х0.1Ω» 700 мА для декады «х1Ω» 200 мА для декады «10Ω» 70 мА для декады «х100Ω» 20 мА для декады «х1000Ω» 7 мА для декады «х10000Ω» |
| Электрическое сопротивление изоляции | не менее 5 х 109 Ом |
| Электрическая прочность изоляции | должна выдерживать 2.0 кВ в течении 1 минуты |
| Нормальные условия применения | |
| Температура окружающего воздуха | 20°С ±2°С |
| Относительная влажность окружающего воздуха | 25% … 80% |
| Атмосферное давление | 84 кПа … 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.) |
| Рабочие условия применения | |
| Температура окружающего воздуха | 15°С … 25°С |
| Относительная влажность окружающего воздуха | 25% … 80% |
| Атмосферное давление | 84 кПа … 106.7 кПа (630 мм.рт.ст. … 800 мм.рт.ст.) |
| Общие характеристики | |
| Средняя наработка на отказ | не менее 1000 ч |
| Средний срок службы | не менее 5 лет |
| Габаритные размеры | 285х215х140 мм |
| Вес | 2.2 кг |
